Dossier transmissible — Terre de Résilience (Juillet)

Projet : Terre de Résilience — Outil PolyGranite + Tours hydriques.
Version : Pré-décisionnelle | Date : 07/08/2026.

Cette page est une lecture web. Pour un document propre sans éléments parasites, ouvre directement le PDF natif ci-dessus. Si tu imprimes quand même la page web, pense à désactiver "En-têtes et pieds de page" dans les options navigateur.
Pour un PDF propre, désactive "En-têtes et pieds de page" dans la fenêtre d'impression du navigateur.

1. Résumé exécutif

Ce dossier présente un cadre de décision progressif pour lancer un pilote mesurable. L'objectif est de démontrer la faisabilité technique, économique et territoriale d'un couple outil de production (PolyGranite) + tour hydrique, dans une logique de résilience locale.

Ambition Construire une filière locale pouvant créer de nombreuses tours, avec un effet utile durable.
Décision demandée Autoriser un pilote instrumenté borné (site, budget, durée, KPI, gouvernance).
Principe Avancer par preuves externes vérifiables, sans promesse non testée.

2. Vision et utilité immédiate

  • Renforcer l'accès local à l'eau par une infrastructure passive, sans dépendance de pompage continue.
  • Créer une capacité locale de fabrication/maintenance (emplois techniques et montée en compétence).
  • Offrir une trajectoire politique visible : territoire bâtisseur, innovant et pragmatique.
  • Contribuer à la stabilité sociale locale en améliorant les conditions de vie et d'activité.
  • Articuler intérêt écologique, humanitaire et économique dans une logique de long terme.

2 bis. Tour hydrique : schéma, fonctionnement et équations

La tour fonctionne comme une machine thermique passive qui pilote un flux d'air humide, favorise la condensation interne et collecte l'eau dans un circuit gravitaire. Le principe est inspiré d'une lecture moderne des logiques constructives durables attribuées aux anciens bâtisseurs : masse, inertie, géométrie, circulation d'air et gestion de l'eau.

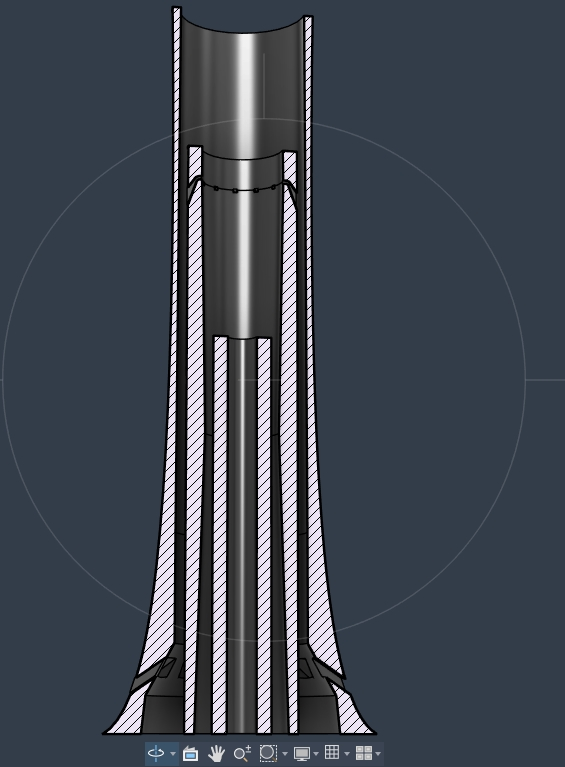

Coupe technique de la tour hydrique
Coupe de principe de la tour hydrique.
Note importante : sur ce dessin, il manque la coupole supérieure et le déflecteur posé sur la tour intérieure, éléments à intégrer dans la version finale.

Processus complet (de l'aspiration à l'eau collectée)

  1. Aspiration d'air humide : l'air entre par la base et les ouvertures prévues, porté par la géométrie de la tour et le gradient thermo-aéraulique.
  2. Accélération et guidage : les sections internes et le conduit central canalisent le flux, augmentent la vitesse locale et homogénéisent la circulation.
  3. Échange thermique avec la masse minérale : la paroi interne reste plus stable thermiquement et favorise le rapprochement de l'air vers son point de rosée.
  4. Déflecteur interne : il redistribue le flux sur les zones utiles, réduit les zones mortes et améliore la condensation effective.
  5. Coupole supérieure : elle pilote la recirculation en tête, limite les pertes directes et stabilise le régime de condensation.
  6. Condensation sur surfaces actives : dès que la température locale descend sous le point de rosée, la vapeur passe en phase liquide.
  7. Anneau d'eau : il collecte, tamponne et répartit l'eau condensée pour éviter les pertes instantanées et lisser les débits.
  8. Réservoir de décompression : il casse les surpressions, stabilise le circuit, protège les interfaces et améliore la régularité hydraulique.
  9. Descente gravitaire : l'eau est conduite vers le stockage utile, sans pompage continu, selon la configuration locale.
  10. Boucle d'exploitation : l'eau produite alimente les usages locaux et le maintien microclimatique, renforçant la performance du système dans le temps.

Formules de fonctionnement (version démonstrative)

Débit d'air approximatif (conduit local) :
Q_air ≈ C_d * A * sqrt(2 * DeltaP / rho_air)
Masse d'air traitée sur une période :
m_air = rho_air * Q_air * t
Eau condensable théorique :
m_eau_theo = m_air * (w_in - w_out)
Eau réellement collectée :
m_eau_reelle = eta_cond * m_eau_theo

avec eta_cond regroupant rendement d'échange, pertes de collecte, re-évaporation et efficacité hydraulique.
Point de rosée (approximation Magnus, à pression proche standard) :
gamma = ln(RH/100) + (a*T)/(b+T)
T_rosee = (b*gamma)/(a-gamma)

Ces équations servent de base de dimensionnement. Les coefficients réels doivent être recalés par essais instrumentés (anémométrie, température paroi/air, humidité relative, débit condensat, pertes hydrauliques).

3. Preuves externes vérifiables (priorité)

Le projet doit être jugé sur des éléments audités par des tiers, pas sur une narration seule.

  • Bibliographie et références techniques publiques (condensation, matériaux, acoustique, laser, sécurité).
  • Hypothèses tracées : valeur, plage d'incertitude, source, date de mise à jour, responsable.
  • Limites explicites : ce qui est démontré, supposé, et ce qui peut invalider le modèle.
  • Traçabilité des calculs : formules, unités, variables d'entrée, sensibilité.
  • Relecture tierce ciblée : expert académique, bureau d'étude, ONG technique.

4. Les 5 points à exécuter maintenant

  1. Vision et utilité immédiate formalisées par cas d'usage local.
  2. Dossier de preuves publié en version vérifiable.
  3. Protocole pilote borné : site, durée, équipe, KPI, seuils go/no-go.
  4. Gouvernance : responsabilités, redevabilité, publication mensuelle.
  5. Cadre financier : budget d'entrée, scénario prudent, point mort.

5. Cadre technique simplifié (outil complet)

L'outil complet réunit trois fonctions : Phase 01 déstructuration, Phase 02 recombinaison/solidification, Phase 03 talochage/vitrification.

BlocFonctionNiveau actuelPreuve attendue en pilote
Phase 01Production de sable calibréModélisé + estimations de débitMesure débit réel, qualité granulométrique, coûts horaires
Phase 02Solidification accéléréeHypothèses formaliséesMesure résistance, cadence réelle, variabilité climatique
Phase 03Vitrification/finitionArchitecture conceptuelle détailléeMesure durabilité de surface et maintenance

Formules de base utilisées (version décisionnelle)

Phase 01 (déstructuration) :
P_eff = eta * P_laser
Q_v = P_eff / E_f
m_dot = Q_v * rho

Avec : eta = rendement de transfert, E_f = énergie spécifique de fragmentation (J/cm3), rho = densité matériau (kg/L).
Énergie quotidienne disponible (ordre de grandeur) :
E_pv_jour = P_pv * H_sun * PR
E_besoin_jour = P_systeme * t_operation

Condition d'autonomie solaire stricte : E_pv_jour >= E_besoin_jour (rare en exploitation continue).
En pratique : batteries + solaire + recharge externe planifiée.
Point mort simplifié :
t_break_even(h) = CAPEX / Marge_brute_horaire
Mois_break_even = t_break_even / heures_facturees_mois

6. Économie et rentabilité (ordre de grandeur)

Les ordres de grandeur sont donnés à titre décisionnel préliminaire, à confirmer par pilote. La rentabilité dépend directement du taux d'utilisation et du contexte régional.

IndicateurVersion 3 kWVersion 6 kWCommentaire
CAPEX outil complet~79 à 166 kEUR~112 à 222 kEURMix neuf + reconditionné
Coût direct horaire~55 à 90 EUR/h~80 à 130 EUR/hÉnergie, usure, consommables, EPI
Facturation cible~220 à 340 EUR/h~320 à 520 EUR/hSelon marché et zone
Point mort estimatif~450 à 1250 h~400 à 1170 hFortement lié au taux d'utilisation
Message clé : un modèle mutualisé, bien opéré, peut devenir rentable rapidement. Un modèle sous-utilisé reste fragile, même avec une bonne technologie.

Hypothèse structurante : l'outil est l'actif productif central. Une fois validé, il peut contribuer à la création de plusieurs tours. La valeur se cumule sur la durée de vie des infrastructures construites.

7. Facteur région du monde (mix énergétique)

La stratégie énergétique doit être adaptée aux régions : climat solaire, qualité réseau, logistique d'accès, extraction et saisonnalité.

Région (exemple)ProfilMix conseilléApproche opérationnelle
SahelTrès solaire, réseau variableSolaire + batteries majoritaires, secours réduitProduction décarbonée prioritaire, mutualisation mobile
Mali (selon zone)Nord/sud contrastésHybride adaptatif par sous-régionDimensionnement saisonnier et logistique renforcée
ÉthiopieAltitude et saisons contrastéesSolaire + batteries + appui réseauPlanification selon météo locale
MarocBon solaire et infrastructuresSolaire fort + batteries, fossile ponctuelGrand potentiel d'heures décarbonées
Basse-FranceSolaire diffus, hiver pénalisantRéseau + batteries, solaire appointRecharge nocturne réseau, solaire intersaison

8. Risques majeurs et garde-fous

  • Technique : performance réelle inférieure au modèle. Garde-fou : protocole instrumenté et revue externe.
  • Opérationnel : disponibilité insuffisante de l'outil. Garde-fou : plan maintenance + redondance critique.
  • Sécurité : risques laser/poussières/bruit. Garde-fou : EPI, procédures et formation.
  • Financier : sous-utilisation. Garde-fou : modèle mutualisé et portefeuille chantier.
  • Institutionnel : gouvernance floue. Garde-fou : rôles formalisés et reporting mensuel.

Limites explicitement assumées à ce stade

  • Les chiffres présentés sont pré-décisionnels et devront être recadrés par mesures terrain.
  • Le comportement matériaux (dont cinétique de solidification) reste à documenter sur banc puis en pilote.
  • Le contexte géographique influence fortement l'énergie disponible, la logistique et les coûts opérationnels.
  • Les estimations économiques ne valent pas engagement contractuel avant protocole validé.

9. Gouvernance pilote (12 mois)

Comité porteur de projet Valide budget, jalons, seuils go/no-go et publication des résultats.
Équipe technique Déploie l'outil, applique le protocole, consolide les données brutes.
Référent tiers Contrôle méthodologique et cohérence des indicateurs.

10. Conclusion orientée décision

La décision n'est pas de croire ou non : la décision est d'autoriser un cadre d'expérimentation transparent et mesurable.

  1. Autoriser un pilote instrumenté borné (site, budget, durée, KPI).
  2. Publier un tableau de bord mensuel ouvert aux parties prenantes.
  3. Décider du passage à l'échelle uniquement sur critères atteints.
Cette démarche permet de mobiliser dès maintenant les acteurs intéressés par l'outil et la tour, tout en gardant une discipline de preuve et de responsabilité.

10 bis. Annexe technique consolidée (pages PolyGranite + popups)

Cette annexe regroupe les éléments techniques déjà développés dans les pages PolyGranite et les modales de calculs, afin de disposer d'une base unique lisible par un comité scientifique.

BlocHypothèse cléRésultat indicatifValidation attendue
Phase 01 — déstructuration P_eff = eta * P_laser ; E_f ~ 8 J/cm3 ; rho granite ~ 2,65 kg/L 3 kW: ~535 kg/h ; 6 kW: ~1 070 kg/h (ordre de grandeur) Débit réel, granulométrie 100-200 um, stabilité horaire
Phase 02 — recombinaison Effet combiné granulométrie fine + eau tempérée + résonance + pression Réduction potentielle du délai de cure (à confirmer terrain) Essais mécaniques, cinétique de prise, variabilité climatique
Phase 03 — talochage/vitrification Balayage laser/plasma, couche vitreuse de surface Durcissement et protection de surface (épaisseur cible à qualifier) Durabilité, abrasion, comportement en environnement réel
Tour hydrique Flux d'air + refroidissement local + point de rosée + collecte hydraulique Production d'eau dépendante du climat, de la géométrie et du pilotage passif Mesure continue RH/T, débit condensat, rendement de collecte
Cette consolidation ne remplace pas les essais : elle fournit une base commune pour la discussion technique, la revue externe et la préparation du pilote.

11. Sources techniques et bibliographiques (base de travail)

Références indicatives pour vérification tierce et cadrage scientifique. Cette liste doit être complétée et versionnée.

  • Davidovits, J. — publications et travaux de référence sur les géopolymères (cadre historique et matériaux).
  • RILEM / ASTM / EN — méthodes d'essai matériaux minéraux (résistance, durabilité, porosité, abrasion).
  • ASHRAE Handbook — psychrométrie, humidité et bases de condensation atmosphérique.
  • ISO 15927-1 / WMO Guides — données climatiques et humidité pour dimensionnement bioclimatique.
  • Incropera et al., Fundamentals of Heat and Mass Transfer — transferts thermo-hydriques et condensation.
  • ASHRAE / formulations Magnus-Tetens — approximation du point de rosée en ingénierie.
  • Littérature effet cheminée (stack effect) — estimation des débits d'air par différence de pression/masse volumique.
  • ISO 11553 / ISO 13849 / IEC 60825 — sécurité machine et sécurité laser.
  • Guides EHS poussières minérales/silice (OMS, OIT, organismes nationaux de prévention).
  • Rapports publics sur systèmes énergétiques mobiles : batteries LFP/NMC, production PV réelle, PR et variabilité saisonnière.

12. Positionnement vis-à-vis de l'héritage des anciens bâtisseurs

Ce projet s'inscrit comme une réponse moderne à une question ancienne : comment produire des infrastructures durables à partir de ressources minérales locales, avec une logique de longévité et de résilience territoriale.

L'intention n'est pas de revendiquer une vérité historique définitive, mais de proposer une méthode contemporaine testable, instrumentée et ouverte à la critique scientifique.

13. Appel à contribution — partenaires scientifiques et techniques

Les partenaires scientifiques et techniques peuvent jouer un rôle clé pour faire émerger l'outil : revue méthodologique, recommandations de protocoles, orientation sur les essais matériaux, et structuration scientifique du pilote.

  • Contribuer à la validation du protocole d'essais et des critères d'acceptation.
  • Proposer un cadre de comparaison avec les connaissances géopolymères établies.
  • Identifier les points critiques à instrumenter en priorité sur prototype.
  • Appuyer une communication scientifique robuste auprès des porteurs de projet et partenaires.
Objet de décision immédiat : autoriser le passage du modèle à l'outil piloté par la preuve, pour vérifier concrètement ce qui peut être industrialisé au service des territoires.
