1. Objet scientifique et périmètre
Ce document vise à soumettre à discussion scientifique un cadre expérimental complet reliant matériaux de type géopolymère/minéral, outil PolyGranite et tour hydrique. L'objectif n'est pas de conclure a priori, mais de définir un protocole réfutable et mesurable.
- Périmètre : phases 01/02/03 de l'outil + performance de condensation de la tour.
- Non-périmètre : engagement industriel définitif avant validation instrumentée.
- Critère directeur : reproductibilité des résultats sur plusieurs contextes climatiques.
2. Schéma tour et architecture fonctionnelle

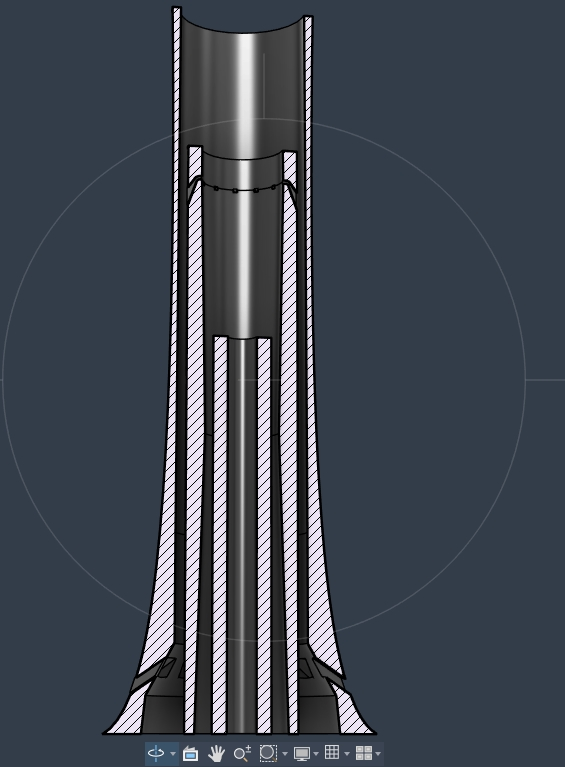

Coupe de principe de la tour hydrique. Eléments manquants à intégrer sur version finale du dessin :
coupole supérieure et déflecteur sur la tour intérieure.
Chaîne physique complète
- Configuration générale double flux : la forme hyperbolique est supposée favoriser un courant ascendant externe, même sans vent fort (hypothèse à valider expérimentalement).
- Entrée basse d'air : les ouvertures en pied de tour admettent l'air extérieur humide vers la tour intérieure.
- Premier Venturi (fort) : au-dessus de la zone d'entrée, l'accélération augmente la vitesse locale et modifie la pression statique.
- Densification/refroidissement : l'air accéléré interagit avec la masse plus froide de la tour intérieure et se guide vers les ouvertures hautes de cette tour.
- Déflecteur sommital : placé au-dessus de la tour intérieure, il capte la part la plus froide du flux et la redirige vers le centre.
- Coupole supérieure : elle protège l'intérieur du soleil direct et permet l'évacuation de la part d'air plus chaude via ses ouvertures.
- Second Venturi (faible, médian) : entre noyau et paroi interne, nouvelle accélération du flux redirigé vers la zone active de condensation.
- Condensation sur ailettes : ailettes de la tour intérieure + noyau augmentent la surface d'échange; l'air atteint localement la zone de rosée.
- Collecte centrale : l'eau condensée descend par l'ouverture annulaire autour du noyau vers le réservoir collecteur.
- Décompression air : la surpression résiduelle est évacuée par des ouvertures vers le centre du noyau et une petite cheminée de décompression.
- Rôle de l'anneau d'eau : une partie de l'eau alimente l'anneau peu profond sous l'anneau d'aspiration pour augmenter hygrométrie et refroidissement d'entrée.
- Puits externes : l'eau excédentaire est envoyée vers puits fermés et puits ouverts externes selon stratégie locale d'usage.
- Option puits artésien : si présent, il contribue à saturer l'humidité locale via puits peu profonds; une partie de l'eau extraite est renvoyée pour maintenir la continuité du cycle.
- Adaptation régionale : le litrage dépend du site, de la taille (double ou quadruple flux), de la météo et de l'altitude; la configuration doit être recalée par zone.
Hypothèse structurante : en architecture passive correcte, la tour peut fournir un débit d'eau significatif sur la durée, avec un objectif d'irrigation locale et de stockage gravitaire quand les tours sont implantées en altitude.
3. Modèle équationnel minimal
3.1 Aéraulique simplifiée
(1) Q_air = C_d * A * sqrt(2 * DeltaP / rho_air)
(1b) DeltaP ~ DeltaP_vent + DeltaP_stack - pertes
3.2 Masse d'air traitée
(2) m_air = rho_air * Q_air * t
3.3 Eau condensable
(3) m_eau_theo = m_air * (w_in - w_out)
(4) m_eau_reelle = eta_cond * m_eau_theo
(4b) eta_cond = eta_thermique * eta_surface * eta_collecte * (1 - pertes_reevap)
3.4 Point de rosée (approximation Magnus)
(5) gamma = ln(RH/100) + (a*T)/(b+T)
(6) T_rosee = (b*gamma)/(a-gamma)
Les équations (1) à (6) constituent un noyau de dimensionnement. Les paramètres C_d, eta_cond et profils thermiques doivent être identifiés expérimentalement.
La contribution spécifique de l'anneau d'eau, du réservoir de décompression, des puits peu profonds et du déflecteur doit être quantifiée par scénarios A/B (avec/sans composant).
4. Outil PolyGranite : hypothèses et observables
Phase 01:
(7) P_eff = eta * P_laser
(8) Q_v = P_eff / E_f
(9) m_dot = Q_v * rho
4.1 Fréquences matière, laser impulsionnel et harmoniques
Point essentiel : la déstructuration visée repose sur un couplage fréquence matière / impulsions laser. Le laser impulsionnel est retenu pour concentrer l'énergie temporellement, exciter sélectivement des modes vibratoires et limiter une fusion continue non désirée.
| Composant granite | Rôle mécanique | Bandes exploratoires initiales | Statut |
|---|---|---|---|
| Quartz | Rigidité élevée, réponse fragile en microfissuration | kHz bas à moyens (balayage initial) | à calibrer sur échantillons locaux |
| Feldspath | Comportement intermédiaire, liaisons micro-structurelles | kHz moyens (balayage initial) | à calibrer sur échantillons locaux |
| Mica | Plans de clivage, réponse anisotrope | kHz bas (balayage initial) | à calibrer sur échantillons locaux |
Les bandes ci-dessus sont des plages de recherche, pas des constantes universelles. Le système doit apprendre les pics réels pour chaque carrière/roche.
(10) E_pulse = P_moyen / PRF
(11) Fluence = E_pulse / A_spot
(12) f_harmonique(n,i) = n * f_pic(i)
(13) Score(f) = Somme_i Somme_n [ w_i,n * exp(-(f - n*f_pic(i))^2 / (2*sigma_i,n^2)) ]
(14) f_laser_star = argmax_f Score(f), sous contraintes PRF, E_pulse, sécurité thermique
4.2 Lecture automatisée des pics de fréquence et calage laser
Le pilotage automatique doit détecter les pics dominants, construire les harmoniques utiles, puis verrouiller la fréquence d'impulsion laser sur la zone de couplage maximale.
Algorithme (résumé):
1) Acquisition signal vibro-acoustique + retour optique
2) FFT/STFT -> détection des pics f_pic(1..3)
3) Génération harmoniques n*f_pic(i)
4) Calcul Score(f) + contraintes thermiques
5) Réglage PRF, durée impulsion, énergie impulsion
6) Boucle fermée: mesurer rendement déstructuration -> ajuster
Pseudo-code minimal:
while process_on:
signal <- acquire()
peaks <- detect_peaks(FFT(signal))
target <- optimize_harmonic_score(peaks, constraints)
set_laser(PRF=target.prf, Ep=target.ep, tau=target.tau)
y <- measure_fragmentation_rate()
update_controller(y, target)
L'objectif est de caler le laser sur le pic harmonique pertinent des trois fréquences dominantes, en maintenant un compromis entre débit, granulométrie cible et sécurité thermique.
4.3 Critères de validation dédiés à l'algorithme
- Convergence du calage fréquence en moins de N cycles (à définir au protocole).
- Gain de débit vs mode non calé (baseline) à énergie moyenne équivalente.
- Stabilité granulométrique cible (100-200 um) sur fenêtre temporelle définie.
- Absence de dérive thermique hors enveloppe de sécurité.
| Bloc | Hypothèse principale | Observable à mesurer | Critère minimal |
|---|---|---|---|
| Phase 01 | Fragmentation assistée et calibrage granulométrique | Débit kg/h, PSD 100-200 um | Stabilité sur fenêtre 2 h |
| Phase 02 | Cinétique accélérée par résonance et pression | Résistance vs temps | Répétabilité des courbes de cure |
| Phase 03 | Couche de vitrification protectrice | Epaisseur, abrasion, tenue | Conservation après cycles d'usage |
5. Protocole expérimental pilote
- Sites : au moins 2 zones climatiques contrastées.
- Instrumentation : T, RH, vitesse air, pression, débit condensat, consommation énergétique, bruit, poussières.
- Fréquence de mesure : 1 à 5 min selon capteur; agrégation horaire/journalière.
- Durée minimale : 6 mois (inclure transition saisonnière).
- Traçabilité : registre d'évènements, maintenance, arrêts, anomalies.
6. Plan d'analyse statistique (préliminaire)
- Indicateur primaire tour : L/j (médiane journalière + IQR).
- Indicateur primaire outil : kg/h stable et dispersion intra-journalière.
- Modèle : effets mixtes (site et saison comme effets aléatoires).
- Sensibilité : analyses pessimiste/médiane/optimiste des paramètres critiques.
- Critères go/no-go : seuils pré-enregistrés avant exécution pilote.
7. Limites, biais et falsifiabilité
- Biais de site : topographie et microclimat pouvant sur/sous-estimer la performance.
- Biais d'opération : variabilité opérateur et maintenance.
- Limite d'extrapolation : performance locale non transposable sans recalage.
- Falsifiabilité : le projet est considéré non validé si seuils pré-enregistrés non atteints.
8. Bibliographie numérotée (base de travail)
- Davidovits J. — travaux de référence sur les géopolymères et perspectives archéo-matériaux.
- ASHRAE Handbook — Fundamentals (psychrométrie et humidité).
- Incropera FP et al. — Fundamentals of Heat and Mass Transfer.
- ISO 11553, IEC 60825, ISO 13849 — sécurité laser et sécurité machine.
- Normes RILEM/ASTM/EN — essais mécaniques et durabilité matériaux.
- Guides EHS poussières minérales/silice (OMS, OIT et organismes nationaux).
- Littérature effet cheminée (stack effect) en bâtiments et structures verticales.
- Rapports publics systèmes batteries LFP/NMC et productible PV réel par zone.
- Oppenheim, Schafer — Discrete-Time Signal Processing (FFT/STFT et détection de pics).
- Proakis, Manolakis — traitement du signal numérique appliqué au suivi fréquentiel.
- Documentation IEC/ISO sur lasers industriels pulsés (PRF, énergie impulsion, sécurité opérateur).
- Littérature vibro-acoustique des roches et fragmentation assistée (base comparative, à compléter par revue ciblée).
Annexe A — Variables instrumentées minimales
| Variable | Capteur / méthode | Plage cible | Fréquence | Précision cible |
|---|---|---|---|---|
| T_air_in, T_air_out | sonde T abritée | -10 à 60 C | 1 min | +/-0,3 C |
| RH_in, RH_out | sonde RH capacitive | 5 à 100 % | 1 min | +/-2 % RH |
| T_surface paroi/ailette | thermocouple / PT100 | -10 à 80 C | 1 min | +/-0,5 C |
| Q_air, DeltaP | anémométrie + prise pression | selon design | 10 s à 1 min | +/-5 % |
| Débit condensat | débitmètre + pesée contrôle | 0 à X L/h | 1 min | +/-2 % |
| pH / conductivité eau | sondes en ligne + prélèvements | selon eau locale | horaire/journalier | selon sonde |
| Puissance électrique outil | compteur triphasé/DC | 0 à Pmax | 10 s | +/-1 % |
| Bruit dB(A) | dosimètre acoustique | 40 à 120 dB(A) | 1 min | classe 2 mini |
| Poussières respirables | pompe + média / capteur PM | selon norme | campagnes | protocole EHS |
Calibration initiale avant campagne, vérification intermédiaire mensuelle, étalonnage final.
Annexe B — Journal d'essais (format recommandé)
| Champ | Obligatoire | Exemple | Commentaire |
|---|---|---|---|
| Horodatage UTC | Oui | 2026-07-08T14:05:00Z | format ISO 8601 |
| Site / zone | Oui | MAR-ATLAS-01 | code unique site |
| Configuration machine | Oui | Outil 3kW / PRF auto | version matérielle/logicielle |
| Paramètres clés | Oui | PRF, Epulse, tau, débit air | avant et après cycle |
| Mesures brutes | Oui | T/RH/Q_air/condensat | sans arrondi destructif |
| Evénement | Oui si incident | INC-THERM-02 | code incident normalisé |
| Action corrective | Oui si incident | baisse PRF de 12 % | traçabilité décision |
| Maintenance | Oui si faite | filtre remplacé | pièce, durée, opérateur |
| Version protocole | Oui | PILOT-v1.3 | gouvernance documentaire |
Chaque modification de réglage critique doit créer une entrée de log signée (opérateur + responsable technique).
Annexe C — Demande de contribution scientifique
- Revue des hypothèses matériaux et cohérence avec l'état de l'art géopolymère/minéral.
- Validation de la logique de protocoles A/B (avec/sans déflecteur, coupole, anneau d'eau, etc.).
- Priorisation des tests discriminants pour réduire rapidement l'incertitude scientifique.
- Recommandation sur métriques de robustesse, répétabilité et transférabilité inter-sites.
- Participation à un comité de revue trimestriel avec compte rendu opposable.
Livrables demandés : note de revue méthodologique, liste de points critiques, proposition d'ajustements du protocole.
Annexe D — Algorithme de calage harmonique laser (détaillé)
D.1 Entrées / sorties
- Entrées capteurs : signal vibro-acoustique, retour optique, température locale, puissance instantanée.
- Entrées contraintes : enveloppe thermique, limites sécurité, plage PRF, énergie impulsion max.
- Sorties commande : PRF, énergie impulsion, durée impulsion, mode balayage.
- Sorties suivi : score harmonique, débit mesuré, stabilité granulométrique.
D.2 Pipeline algorithmique
- Prétraitement signal: filtrage bande utile + normalisation.
- Analyse fréquentielle: FFT/STFT, détection pics robustes (seuil + persistance).
- Construction base harmonique: n * f_pic(i) pour i=1..3 et n=1..N.
- Optimisation contrainte: maximiser score harmonique sous contraintes thermiques/sécurité.
- Actionneur: appliquer PRF, Epulse, tau.
- Boucle fermée: évaluer rendement, corriger gains (PID/adaptatif).
D.3 Tests de validation
- Test convergence: temps de verrouillage sur fréquence cible.
- Test robustesse: dérive de matériau et bruit capteur.
- Test performance: gain de débit à énergie moyenne identique vs mode non calé.
- Test sécurité: zéro dépassement des bornes thermiques/énergétiques.
Annexe E — Plan expérimental statistique (étendu)
- Plan multi-sites: minimum 2 à 3 zones climatiques contrastées.
- Répétitions: blocs journaliers répétés (n à définir selon variance observée).
- Comparateurs: baseline non calée vs mode calé harmonique.
- Indicateur primaire outil: kg/h stable sur fenêtre glissante.
- Indicateur primaire tour: L/j et variabilité intra-saison.
- Analyses: effets mixtes + intervalles de confiance + sensibilité Monte Carlo simplifiée.
- Règle go/no-go: seuils pré-enregistrés et inchangés pendant campagne.
